录播音频处理器
录播音频采集与处理方案

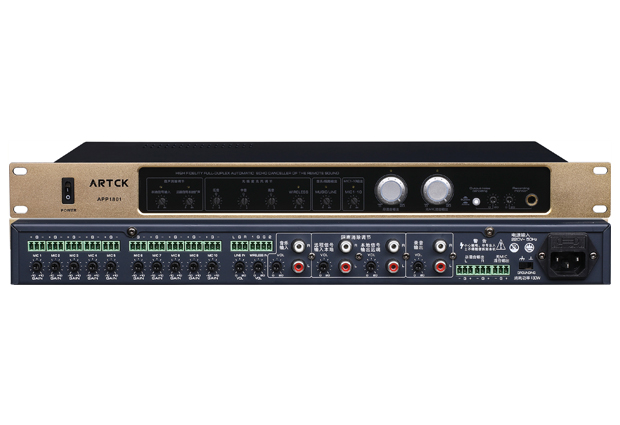

录播音频处理器
APP1801
整机及各模块参数：
整体功能参数
1 .供电方式：AC 220V/50Hz；
2 .10路48V幻象供电吊麦信号XRL输入凤凰接口；
3 .10路掉麦自动混音功能；
4 .两路无线麦信号输入凤凰接口；
5 .无线麦信号输入优先功能；
6 .1组立体声LINE信号输入RCA接口；
7 .1组立体声MUSIC信号输入RA接口
8 . 1组立体声远程信号输入RCA接口（选配）；
9 . 1组立体声本地信号输入RCA接口；
10 . 1组立体声录音信号输入RCA接口；
11 .1组立体声总混合信号XRL输出凤凰接口；
12 .1路除吊麦外的混合信号XRL输出凤凰接口；
13 .所有输入输出接口均具备独立音量调节功能；
14 .所有吊麦总音量前面板独立可调；
15 .LINE和MUSIC总音量前面板独立可调；
16 .无线麦音量和高、中、低音调前面板独立可调；
17 .前面板具备回声消除独立调节功能（选配）；
18 .前面板具备环境噪声消除开关和调节功能；
19 .前面板具备6.35监听输出口和音量调节功能；
20 .本地信号输出高低电平选择开关；
21 .录音输出高低电平选择开关；
22 .混音输出高低电平选择开关；
23 .接地选择开关，防止共地电流干扰；
24 .主动环境噪声消除；
25 .自动适应远端音频回声消除（选配）；
26 .吊麦自动增益功能（选配）；
27 .自动压限功能，防止过载失真；
28 .开关机自动延时管理功能，保护设备受冲击损坏。
29 .输入阻抗：
麦克风：8KΩ
MUSIC输入：20 KΩ
LINE输入：20 KΩ
30 .输出阻抗：
平衡：200Ω
LINE：200Ω
REC：200Ω
31 .输入灵敏度：-32dB~-56dB
32 .功耗：消耗功率30W
环境噪声消除模块技术参数
1 .频率效应：5Hz-40kHz
2 .宽带：0.35Hz-170kHz
3 .最大电平：+22dBu
4 .失真+噪声：<0.2%@1kHz
5 .互调失真：<0.2%SMPTE
6 .噪声：<-94dBu
7 .动态范围：114dB
8 .CMRR：>45dB
9 .门限：-60至+15dBu
10 .噪声门：<100微秒
11 .调试方式：自适应，一键操作
方案组成：
APP1801 录播音频处理器 1台
MC710A/B 吊麦 2-8支
